Solar photovoltaic cable
PV Solar Cable(TUV SUD)
| PV SOLAR CABLE (TÜV SÜD) |
| 雙芯TÜV認證光伏電纜 PV1-F |
|
● 執行標準：VDE-AR-E 2283-4:2011 ● 產品證書號碼： B 13 08 85520 001 |
● Reference standard：VDE-AR-E 2283-4:2011 ● FILE NO: B 13 08 85520 001 |

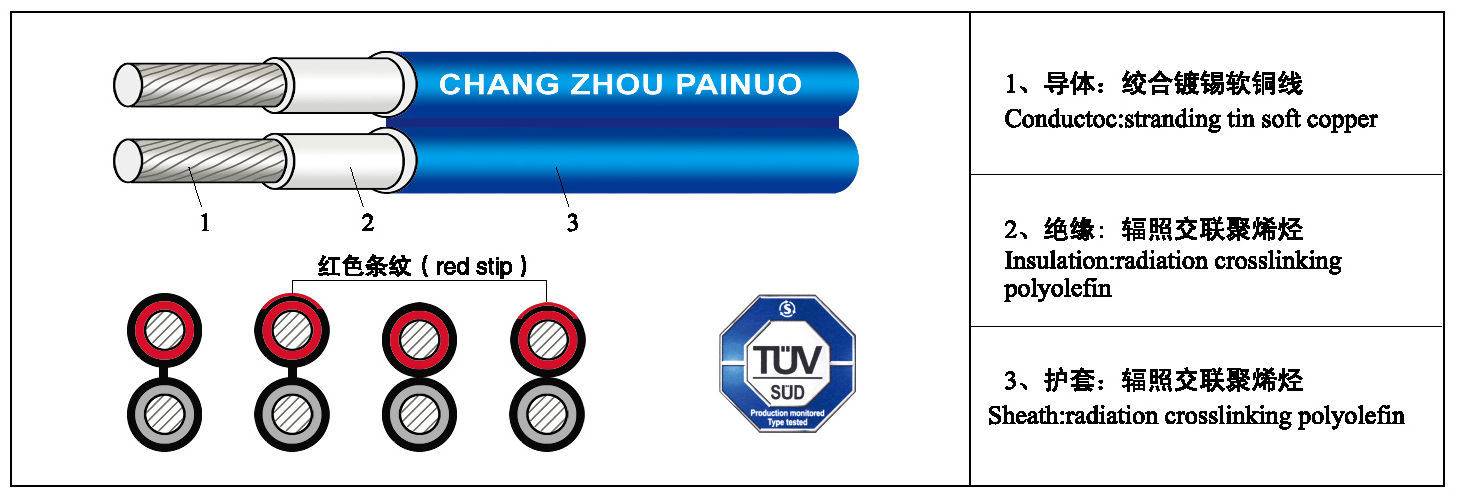

| 結構圖 STRUCTURE DRAWINGS |
 |
|
印字 MARKING PV1-F 2*（）mm2 CHANG ZHOU PAINUO ELECTRON CO.,LTD. TÜV SÜD approved VDE-AR-E 2283-4:2011-10 |
| 產品結構 CABLE CONSTRUCT |
| 規格 | 導體結構 | 導體絞合外徑 | 成品電纜外徑 |
MAX導體電阻 MAX.COND. RESISTANCE (Ω/Km,20℃) |
60℃時 載流量 （A） |
標準長度 STANDARD PUT-UP (M/COIL) |
| (mm2) |
CONSTRUCTION (No./mm) |
DIA. (mm) |
O.D. (mm) |
電纜表面相互貼鄰 | ||
| 2*1.5 | 30/0.25 | 1.65 | 4.8*11 | 13.7 | 24 | 100/500m |
| 2*2.5 | 49/0.25 | 2.1 | 5.3*12 | 8.21 | 33 | |
| 2*4 | 56/0.3 | 2.7 | 6.1*13.5 | 5.09 | 44 | |
| 2*6 | 84/0.3 | 3.2 | 7.1*15.5 | 3.39 | 57 | |
| 2*10 | 80/0.4 | 4.7 | 8.5*18.7 | 1.95 | 79 |
| 注：系列外的結構和規格可按供需雙方商定。 |
 |
 |
 |
 |
